엑셀 막대그래프 이미지 넣기(막대에 원하는 그림 넣기)

by 워라블렌딩 2022. 5. 11.

이번 포스팅은 막대그래프에서 막대에 원하는 이미지를 깔끔하게 넣는 방법에 대해 알아보겠습니다.

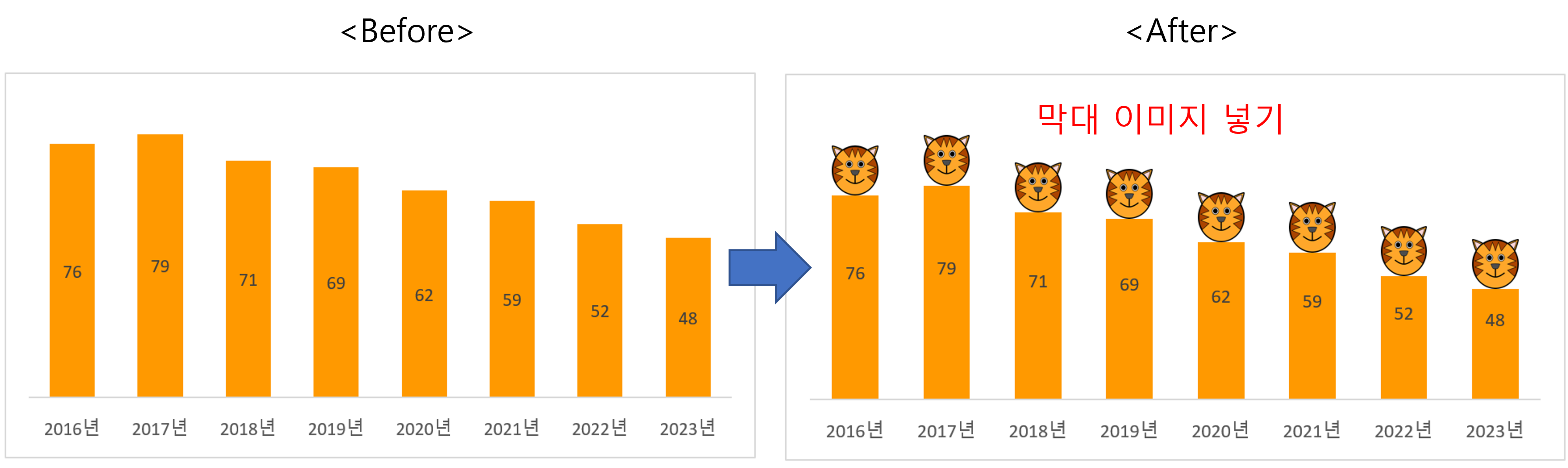

아래 <Before> 형태를 <After> 형태로 만드는 것입니다.

이렇게 막대그래프에 이미지를 넣게 되면 독자는 쉽게 "이 막대가 무엇을 나타내는지 쉽게 파악이 가능합니다."



엑셀 막대그래프 이미지 넣기(막대에 원하는 그림 넣기)

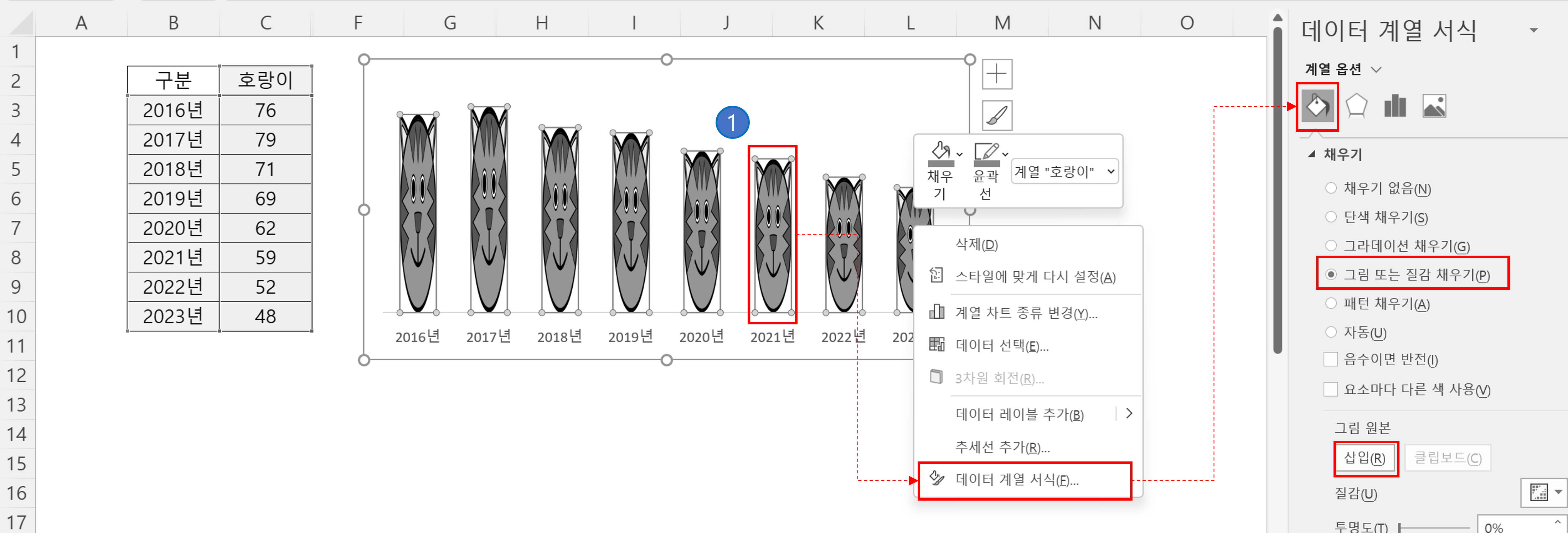

 우선, 막대에 이미지를 넣는 방법은 막대를 선택하여 [데이터계열서식] → [채우기]에서 그림을 삽입하면 됩니다.

아래처럼 말이죠. 그런데 이렇게 넣으면 아래 처럼 그림이 찌그러지게 됩니다. 막대크기에 이미지를 맞추기 때문인데요.

그래서 이미지를 깔끔하게 나오게하려면 중간 작업이 필요합니다.



엑셀 막대그래프 이미지 넣기(막대에 원하는 그림 넣기)





② 이미지를 넣을 부분과 기둥(막대)가 될 부분을 나눠줘야 합니다.

이때 중요한 것은 이미지를 넣는 부분은 크기가 동일해야 하기 때문에 동일하게 해 주고, 원데이터에서 이미지 크기만큼 빼줘서 나머지 막대 부분을 만들어 줍니다.



엑셀 막대그래프 이미지 넣기(막대에 원하는 그림 넣기)

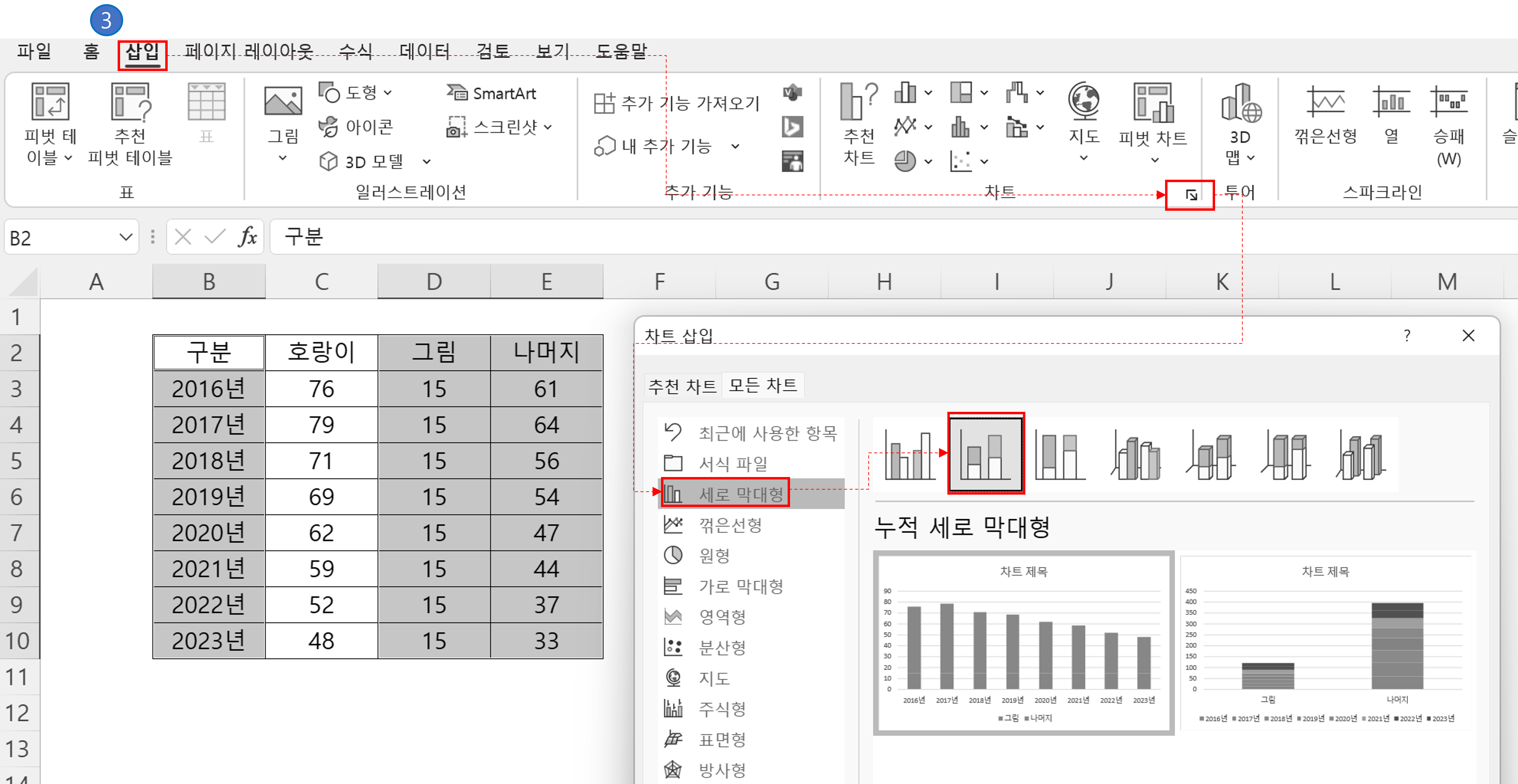

③ 앞에서 나눠준 데이터를 가지고 막대그래프를 만들어야 하는데요.

이때는 "묶은 세로 막대형"이 아니라 "누적 세로 막대형"으로 만들어 주십시요.



엑셀 막대그래프 이미지 넣기(막대에 원하는 그림 넣기)

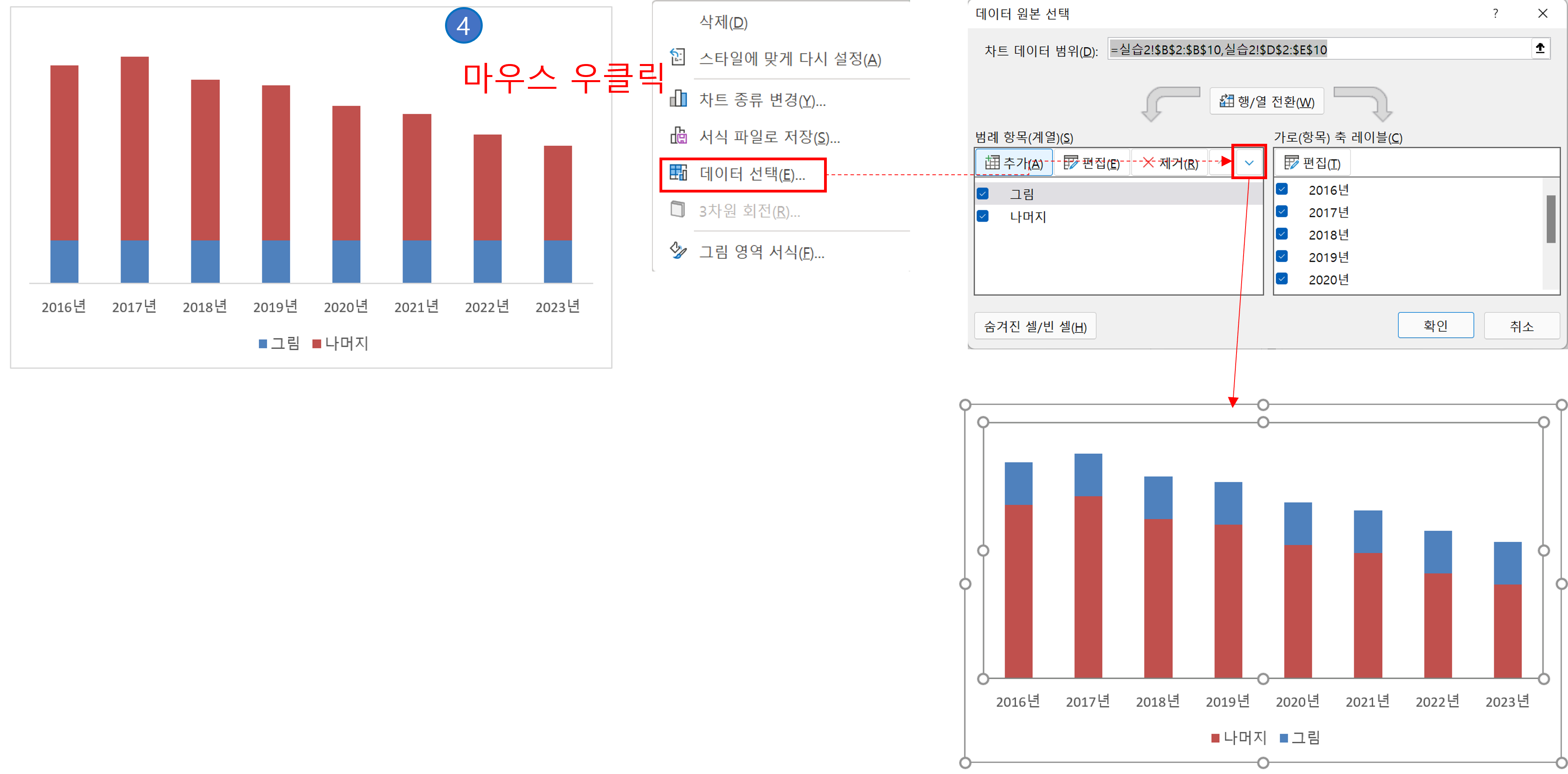

④ 위에 처럼 만들면 아래처럼 그래프가 만들어지게 됩니다. 그러나, 그림이 들어가 막대(파랑색)가 아래쪽에 있죠? 이것을 위로 옮겨줘야 합니다.



그래프를 선택하고, 마우스 우클릭 → 데이터 선택 → 범례항목 에서 ▼ 화살표로 "그림"계열을 이동하면 그래프에서는 위쪽으로 올라가게 됩니다.



엑셀 막대그래프 이미지 넣기(막대에 원하는 그림 넣기)

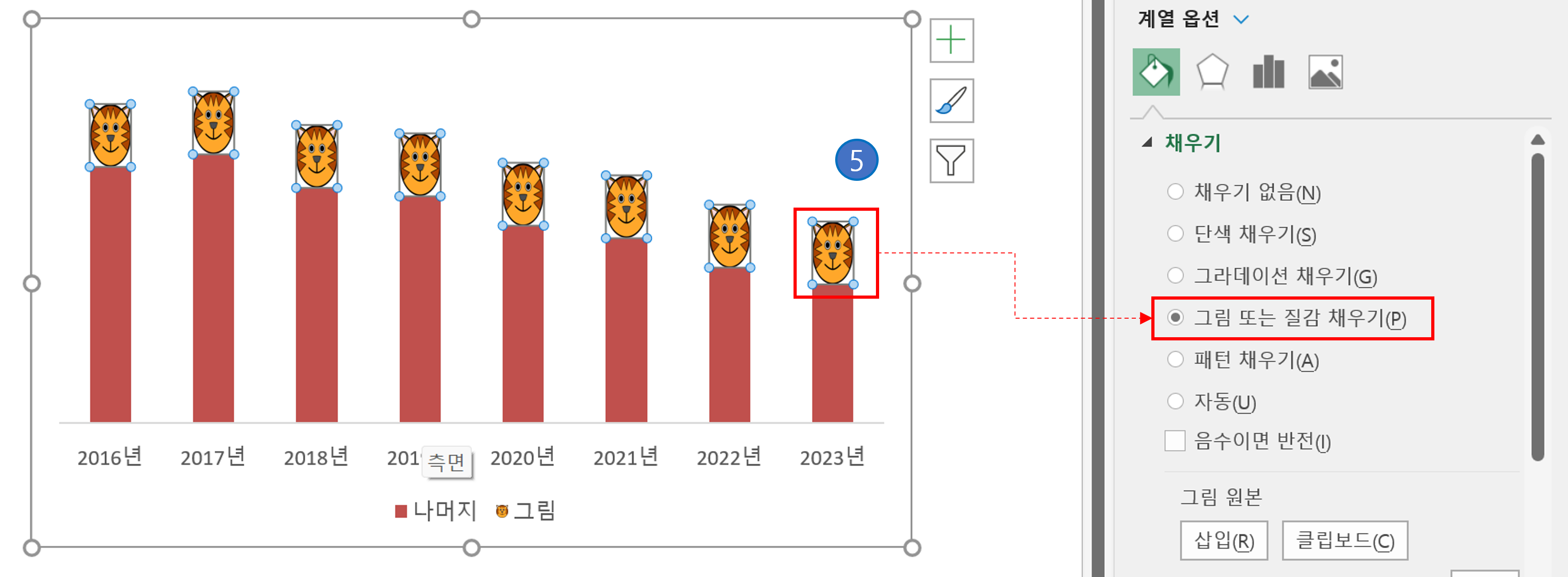

⑤ 이미지를 넣을 막대(파랑색)를 선택하고, 채우기 → 그림을 넣어주면 됩니다.



엑셀 막대그래프 이미지 넣기(막대에 원하는 그림 넣기)



이게 레이블을 넣어야 겠죠? 그런데 막대를 나누었기 때문에 데이터 레이블이 바뀌었을 겁니다. 원래 데이터로 레이블을 넣어줘야겠죠? 이건 추가적인 막대를 만들어 넣으면 됩니다.

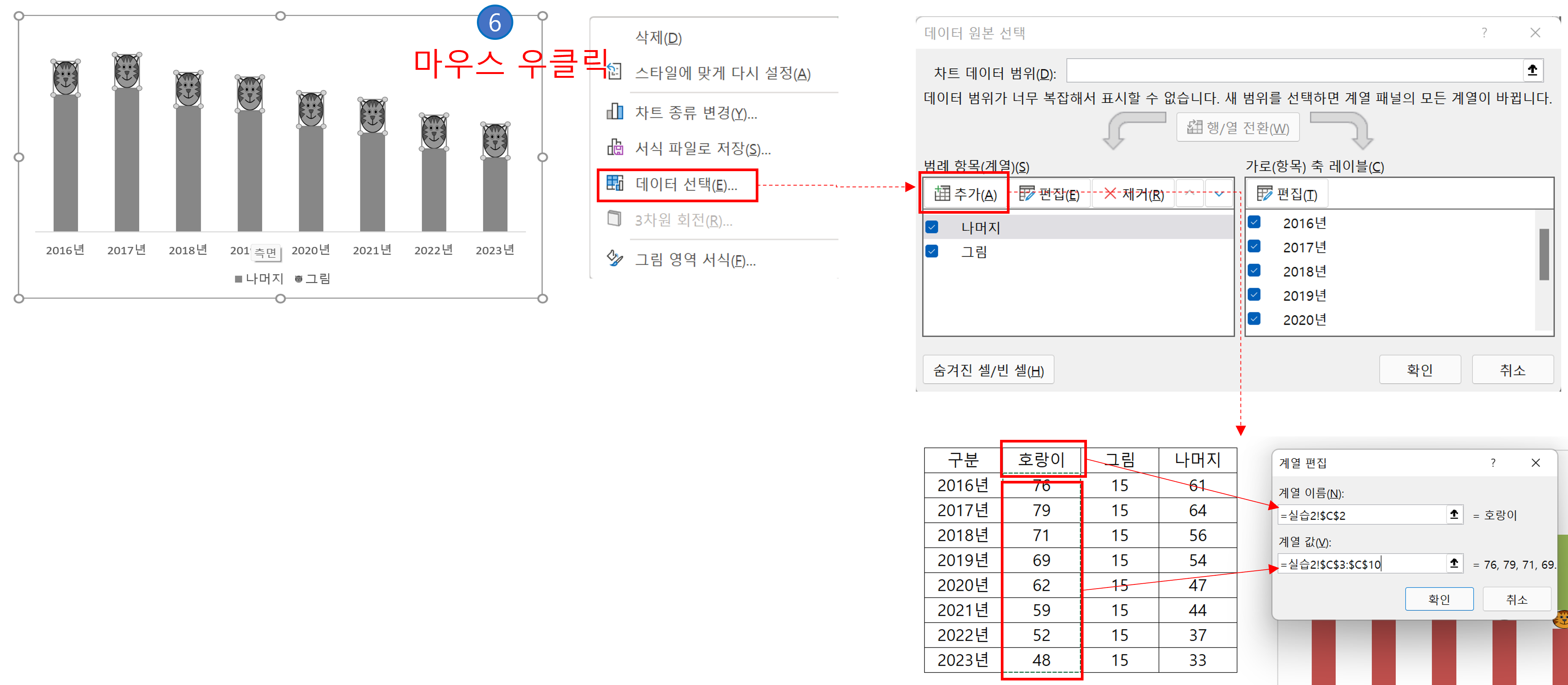

⑥ 원본데이터로 막대를 추가해 줍니다. 이때는 데이터 선택에서 범례 항목을 추가해주면 됩니다.



엑셀 막대그래프 이미지 넣기(막대에 원하는 그림 넣기)

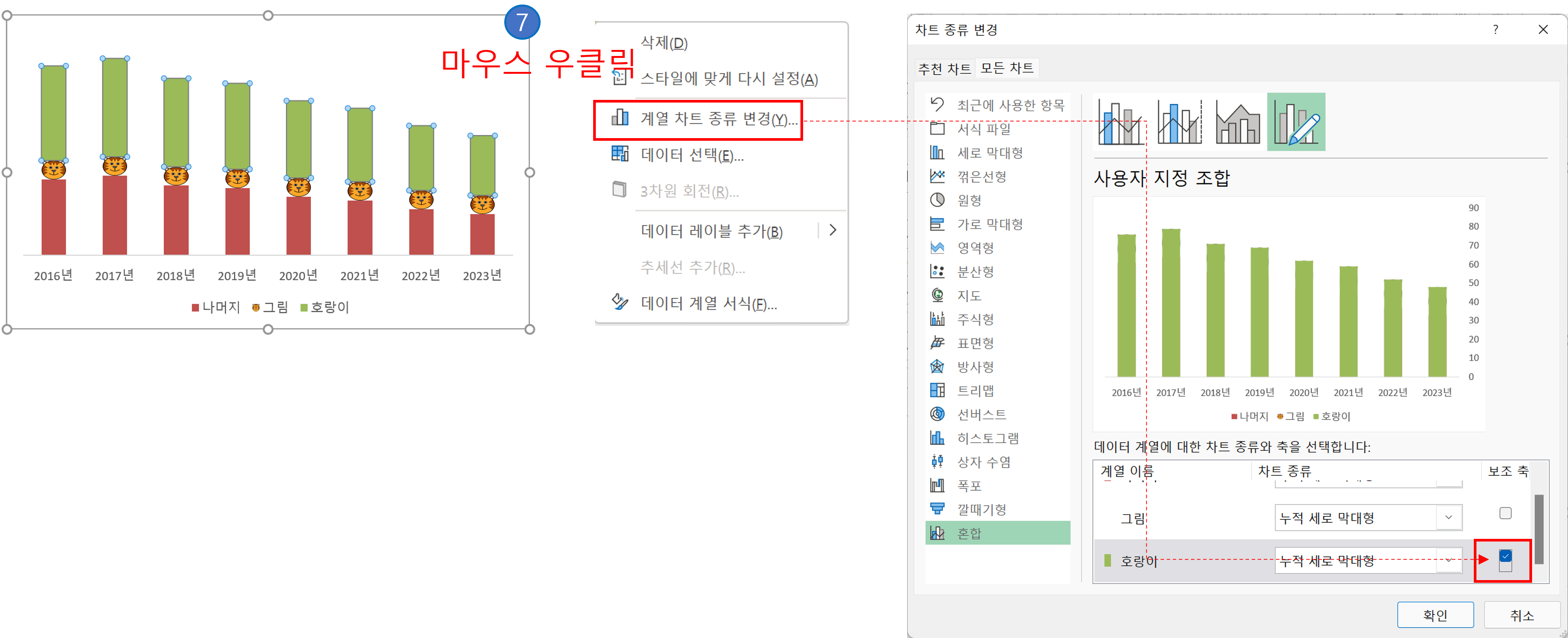

⑦ 추가로 만들어진 막대를 숨겨줘야하는데요. 이때 사용하는 방식이 혼합 차트입니다. 우선, 그래프를 선택하여 마우스 우클릭 → 계열 차트 종류 변경 → 원본 데이터 오른쪽에 보조축을 선택합니다.



엑셀 막대그래프 이미지 넣기(막대에 원하는 그림 넣기)

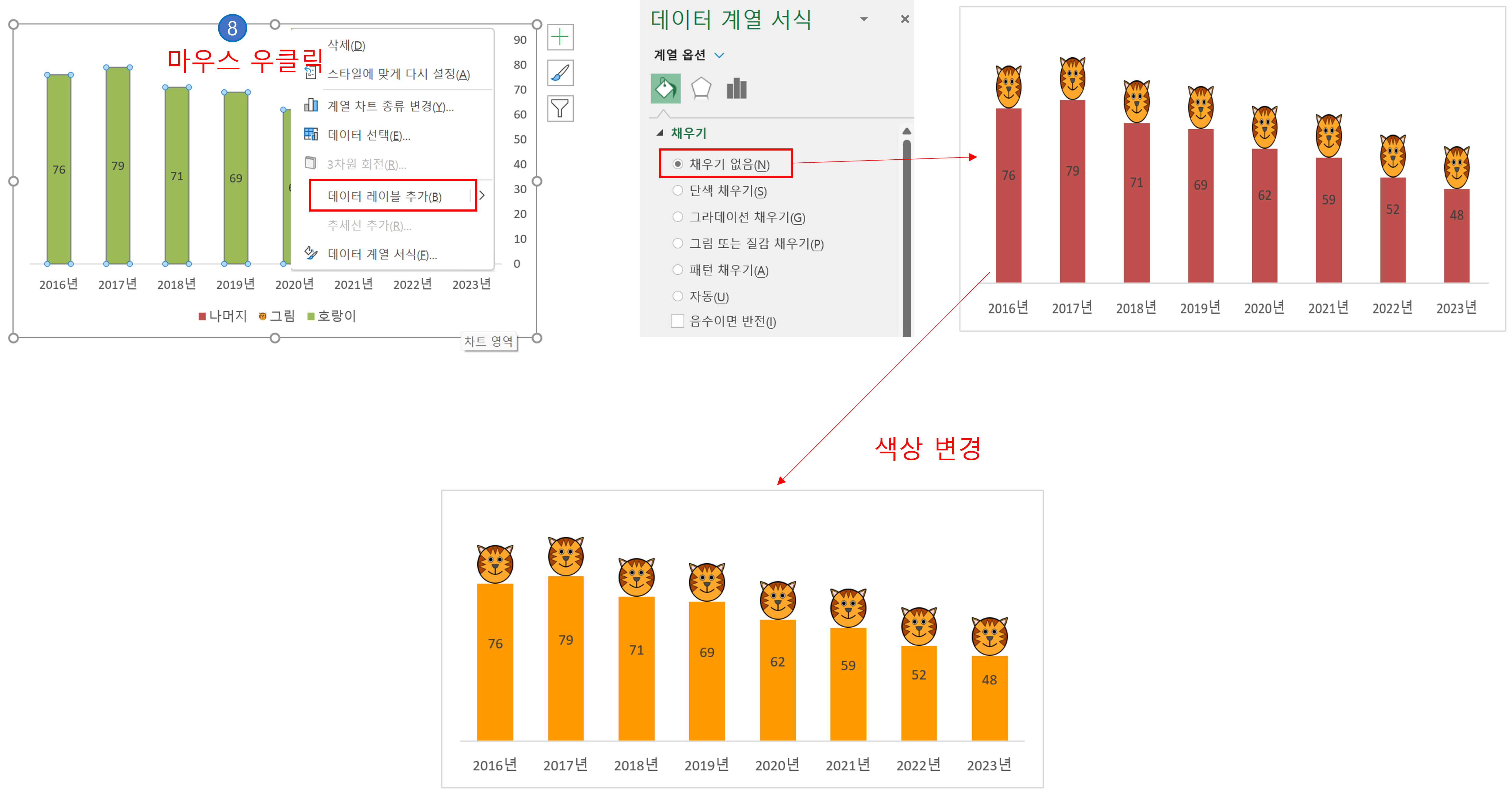

⑧ 이제 막대를 숨겨주면 되는데요. 원본데이터 막대를 선택해서 채우기 없음을 해주면 됩니다. 그리고, 작성자가 원하는 색상으로 바꿔주면 되겠죠^^



엑셀 막대그래프 이미지 넣기(막대에 원하는 그림 넣기)








이상으로 막대 그래프에 이미지를 넣는 방법에 대해 알아보았습니다.



본 포스팅 내용을 설명과 동영상으로 보시고 싶다면 아래 영상을 참조하시기 바랍니다.
